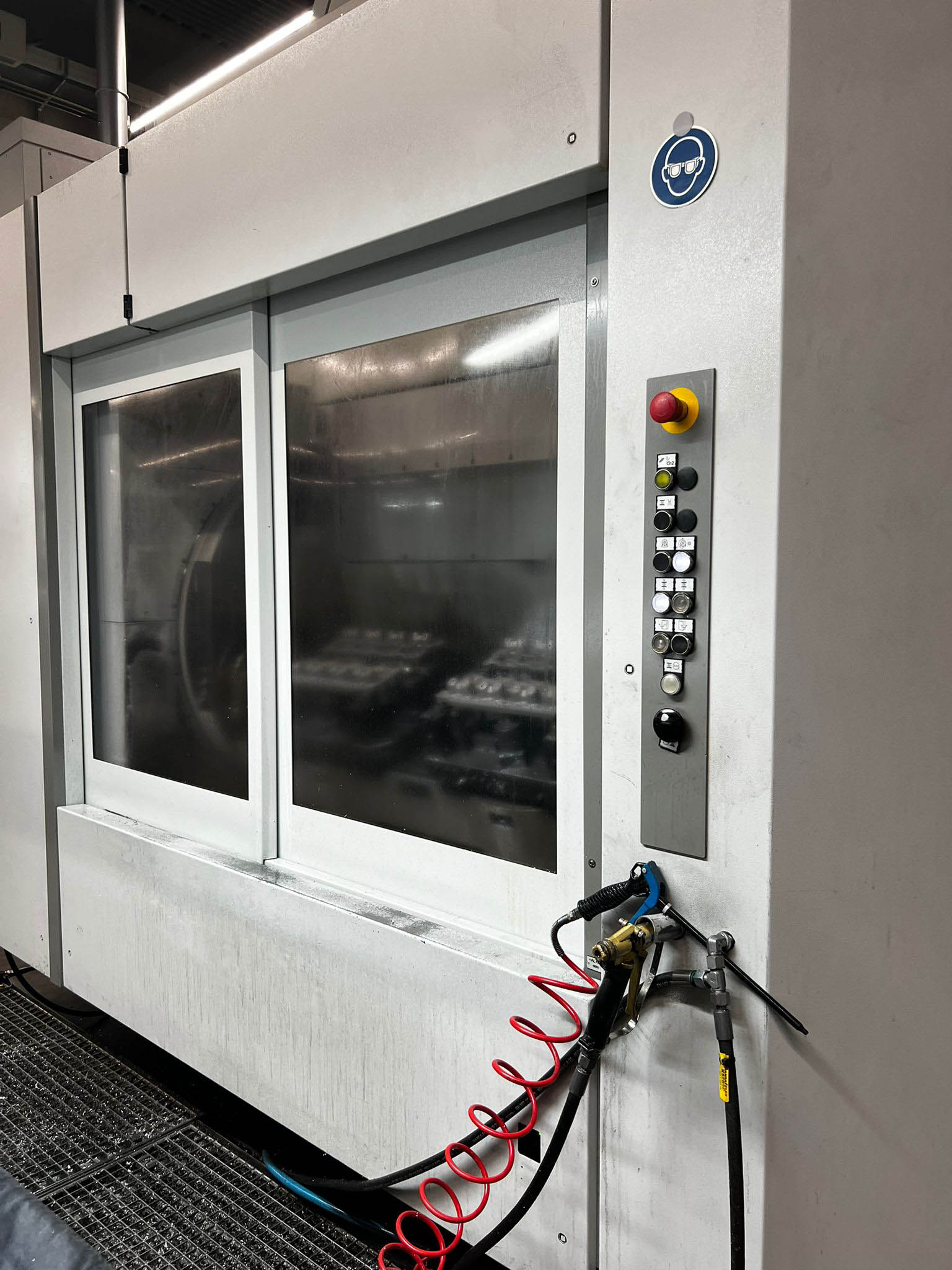

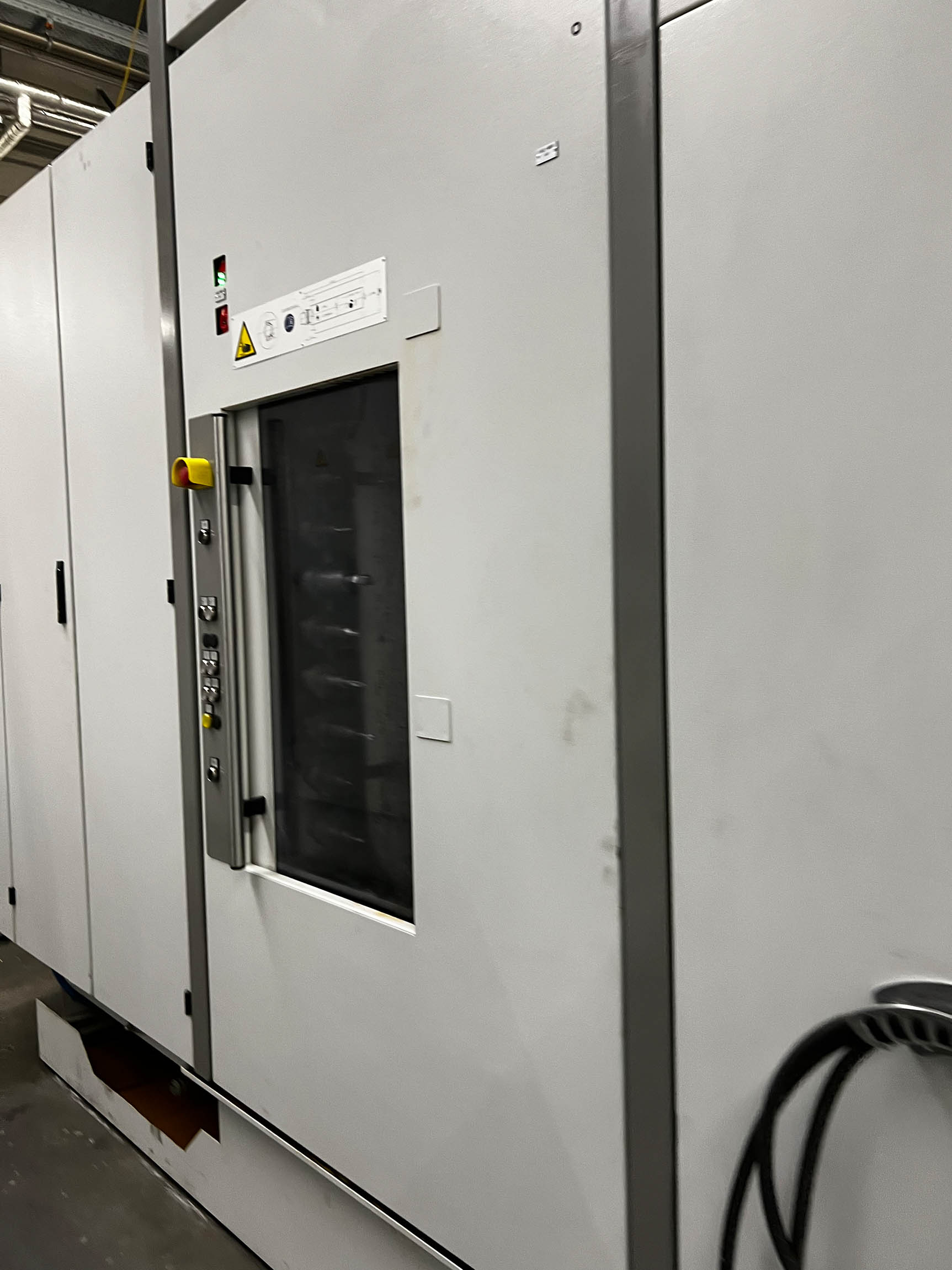

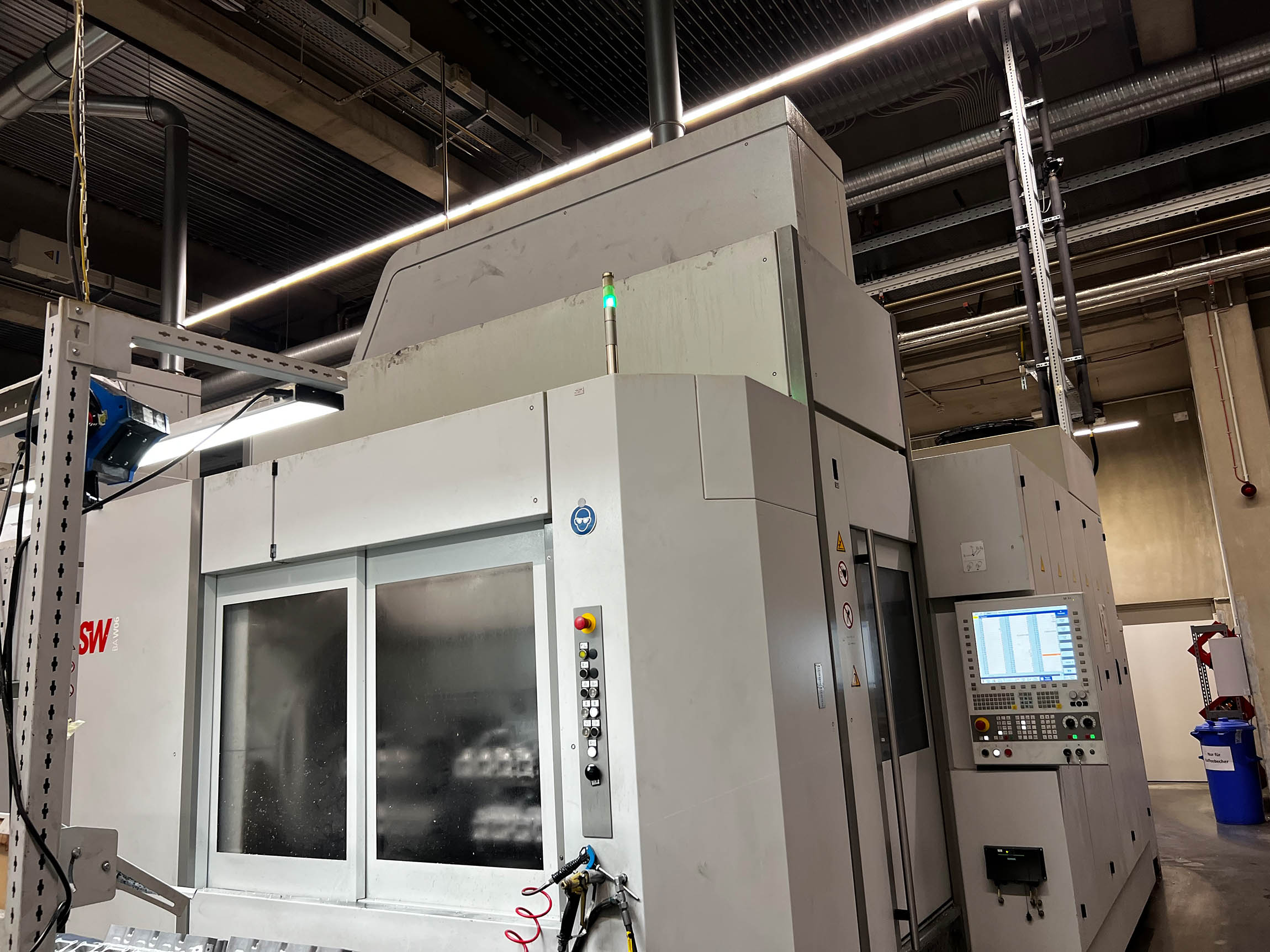

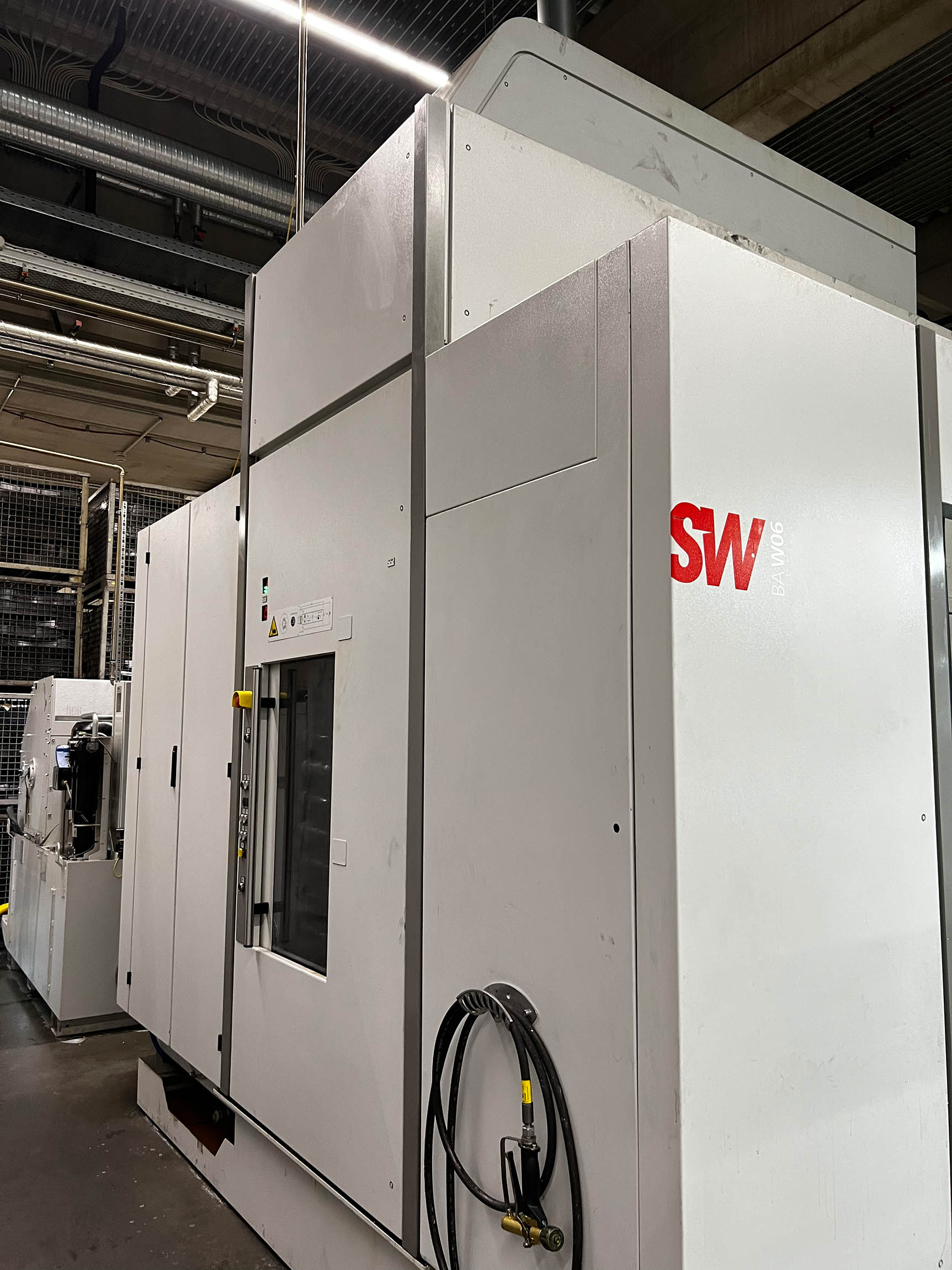

SW BAW 06-22 çift iş mili işleme merkezi BA2356, ikinci el
details
| İşleme merkezi | Yatay |
| Üretici | SW |
| Model | BAW 06-22 |
| Üretim yılı | 2021 |
| Çalışma saati | yaklaşık saat |
| Mil çalışma süresi | yaklaşık saat |
Teknik veriler

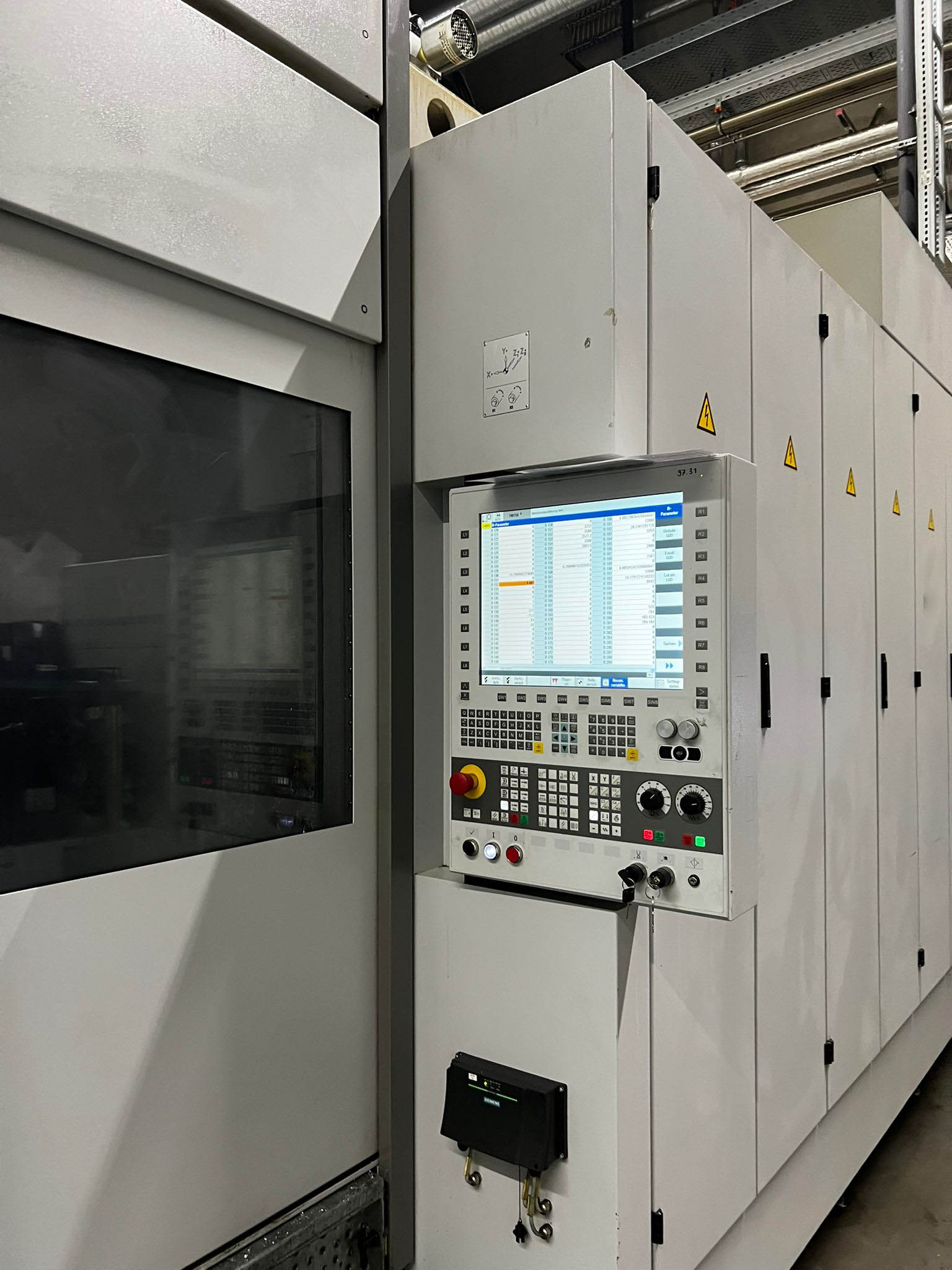

- Kontrol sistemi: Siemens 840 D SL
- 2 bağımsız Z eksenli versiyon

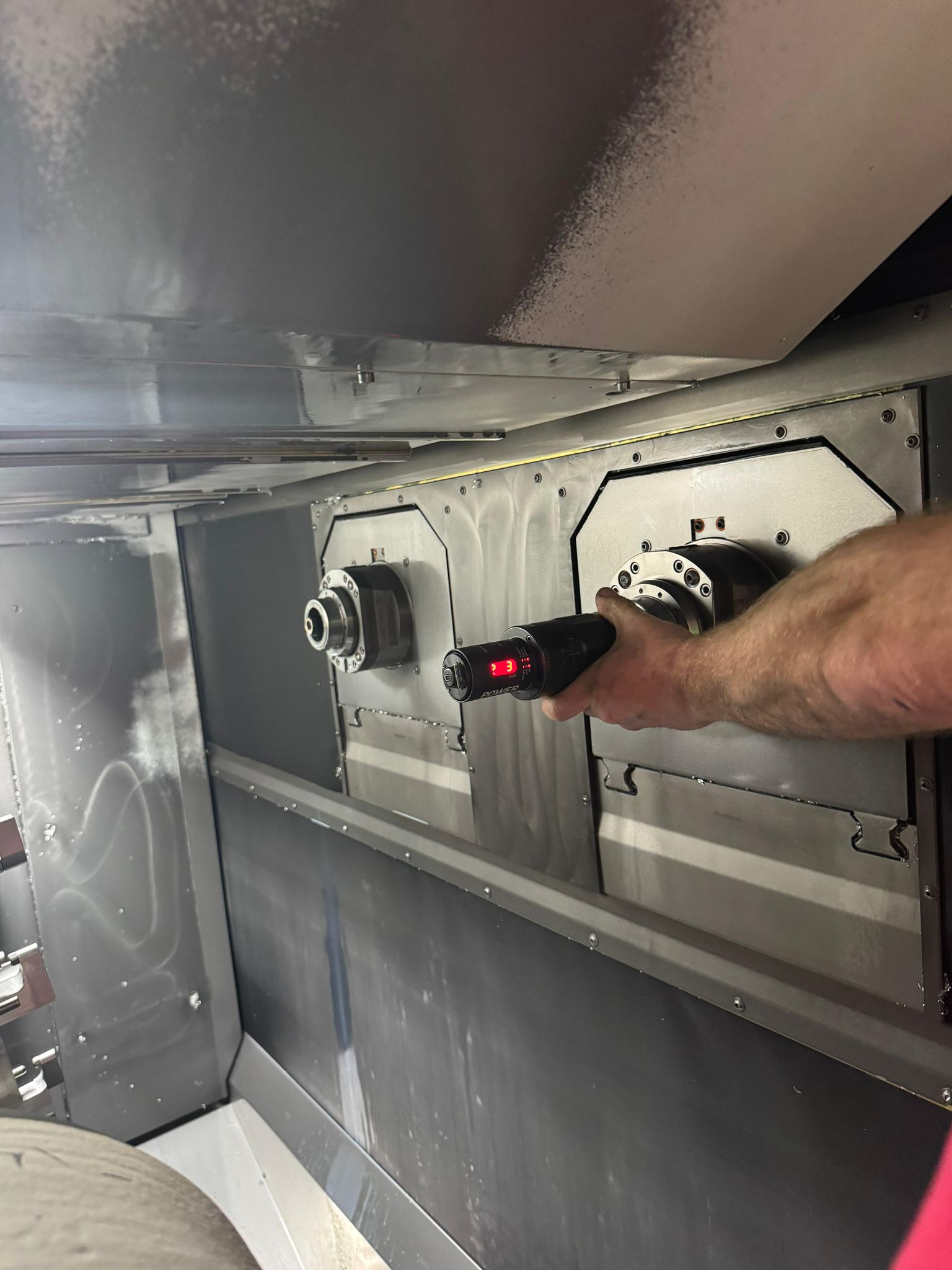

375 Nm (2x) gücünde HSK 100 iş mili
- Motorlu iş mili! AC asenkron teknolojisi
- yıldız-üçgen bağlantılı
- Hız aralığı 1 • 10.000 dev/dk
- Güç (%25 çalışma döngüsü) 30 kW/730 dev/dk
- Tork (%25 çalışma döngüsü) 375 Nm
- Anma gücü 20 kW/730 dev/dk
- Anma torku 266 Nm
- Çalıştırma süresi, 1,70 s (n = 0-10.000 rpm)
- Aralık geçişi yıldız - 3.000 rpm - delta
- Mil yatağı çapı 100 mm
- Ön yatak düzeni 4 katlı T-0-T
- Mil yağlaması 01-mlnmal yağlama
- Takım arayüzü içi boş mil OIN69893-HSK-A100
- Takım sıkıştırma mekanik olarak çalıştırılır
- Sıkıştırma kuvveti > 46 kN
- Ortam aktarımı, radyal, temizleme havası, tavan sistemi kontrolü
- Ortam aktarımı, merkezi, soğutma yağlayıcı: emülsiyon, yağ < 80 bar
- Ortam aktarımı, merkezi, MMKS: aerosol < 5 bar
Burulma telafisi
4. eksen için hidrolik telafi modülü. Burulmaya duyarlı cihazlar ve merkez dışı yükler için kullanılır. Telafi torku (ayarlanabilir) < 450 Nm Tork sabiti 1,8 Nm/bar.
5. eksen, 2 katlı doğrudan tahrik
Aşağıdakilerden oluşur:
- 2 adet doğrudan tahrikli NC masası
Ortak bir çapraz kiriş üzerine monte edilmiş 2x 0 340 mm (C1/C2 veya W1/IN2 ekseni)
- Doğrudan, mutlak açı ölçümü
- Maks. fikstür boyutları 2x 0 600 x 225 mm (400 mm)
- Maks. fikstür ağırlığı 2x 120 kg
- Tepe torku 490 Nm
- Nominal tork 350 Nm
- Maks. hız 50 rpm
- Yüksüz konum toleransı Tp" 1 r:r
- Teğetsel tork 2000 Nm Mekanik olarak sıkıştırmalı, hidrolik olarak serbest bırakmalı
- Ağırlık momenti 150 Nm
Döner dağıtıcı
- Çalışma alanları 1 ve 2 için (A, lJ ekseni)
- Kontrolsüz - Sızıntı yağı sızdırmaz
- Nominal boyut NG 5
- Dağıtıcı pisti 10
- Maks. hidrolik çalışma basıncı 250 bar
- Maks. Pnömatik çalışma basıncı 8 bar (Bağlantı düzeni standart bağlantı şemasına göre)
Sıyırmalı konveyör (iki parçalı)
(kısa, kırık talaşlar, iğne talaşları, döküm talaşları, döküm aşındırma artıkları, topak yok, yığın yok)
- < 100 mm'lik talaşlar için uygundur
- Konveyör genişliği 1000
mm - Boşaltma yüksekliği 1100 mm
- Kirli su filtresi, yarıklı elek w= 0,35 mm
- Kirli su pompası 400 l/dk / 1,5 bar
- Kömür tozu içeriği yaklaşık 0,3 m

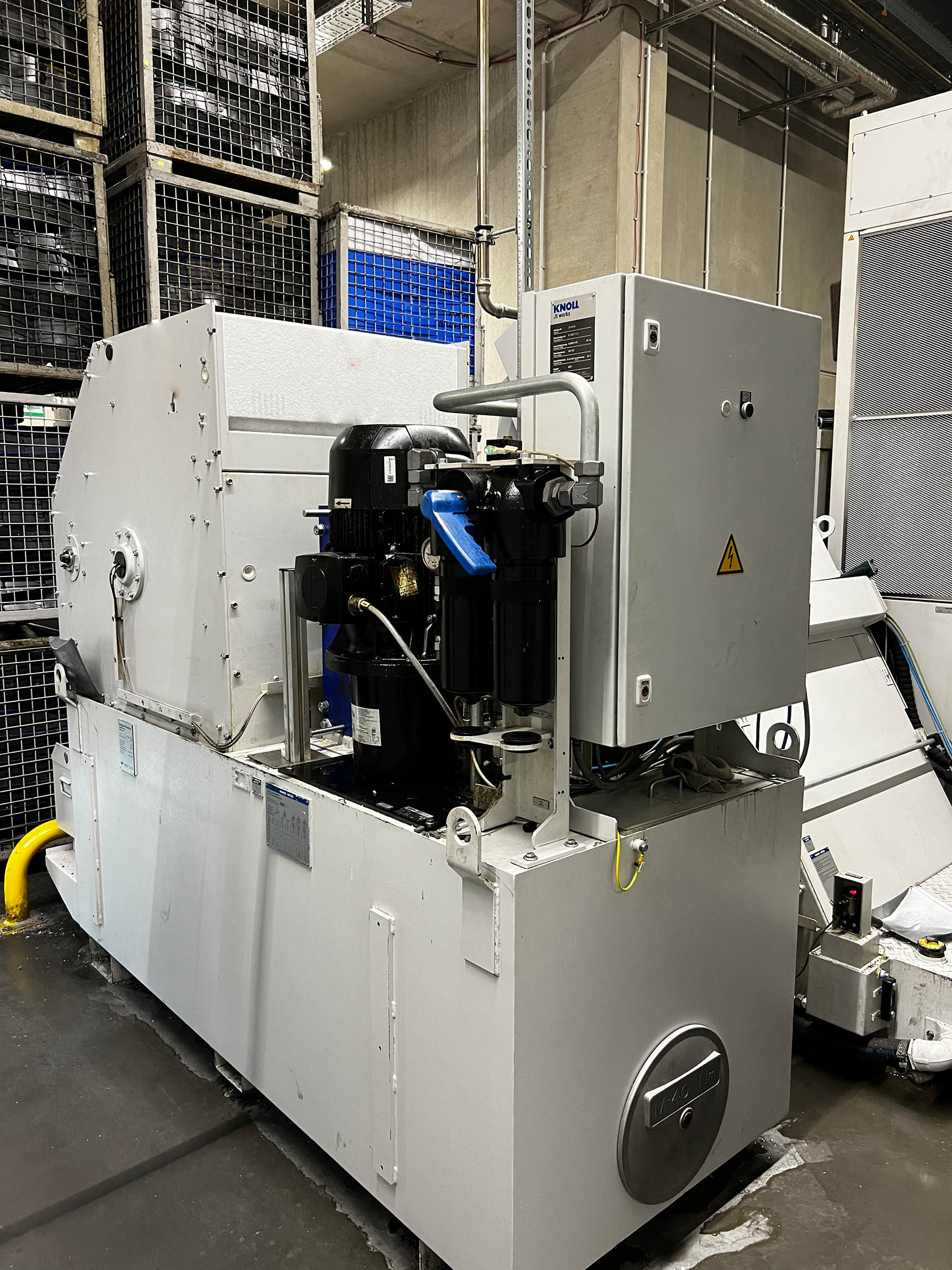

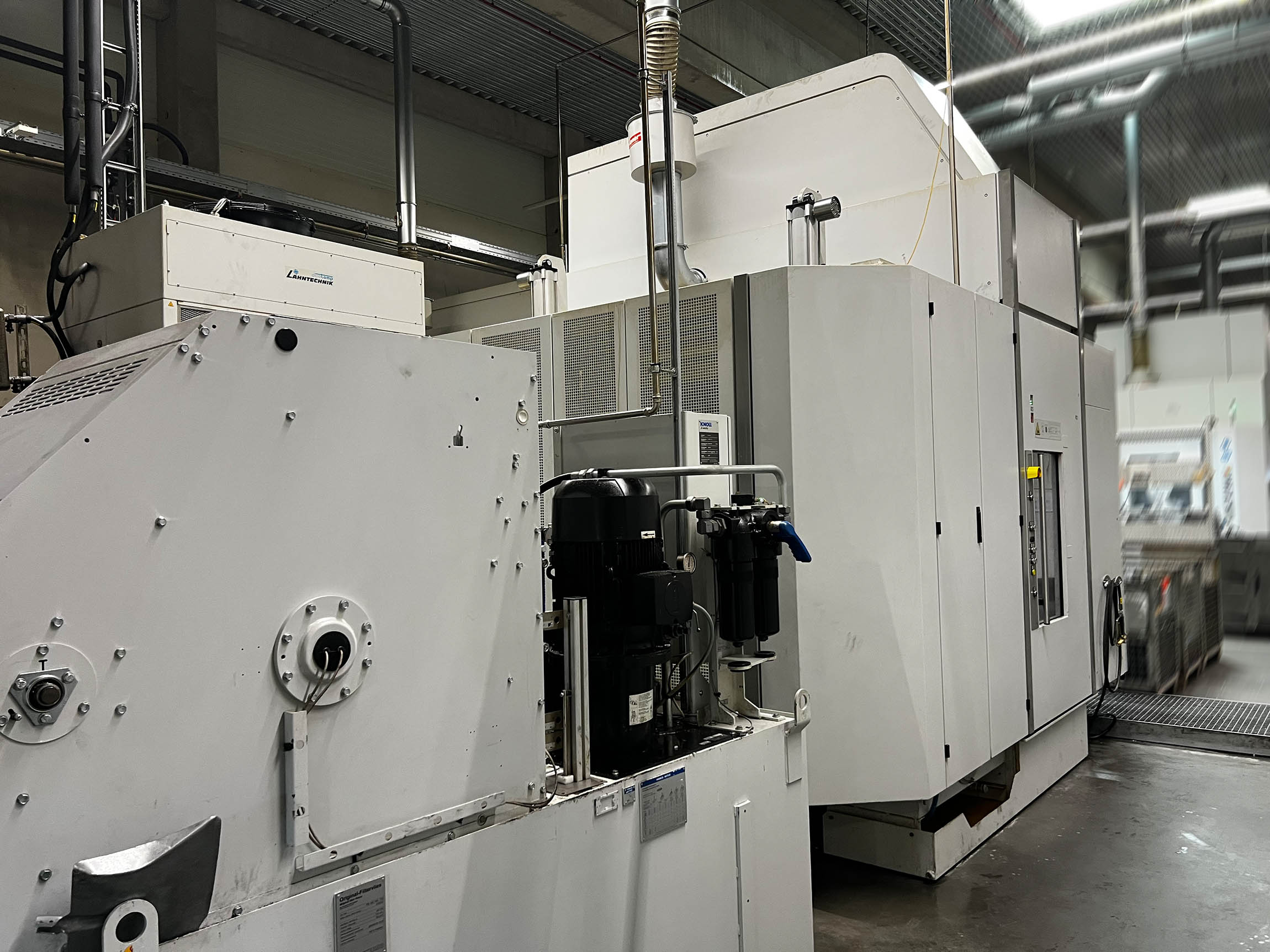

Kompakt bant filtre ile soğutma maddesi filtrasyonu
Tam akışlı temizleme Üst kompakt kağıt bant filtresi soğutma maddesi emülsiyonu için
- Nominal akış hızı 400 Vmln
- Nominal filtre hassasiyeti 25 μm
- Tank hacmi 1,2 m
- Düşük basınçlı pompa, 3 bar'da 200 Vmin
- Yüksek basınçlı pompa, maks. %75 EO, 40 Vmln, 40 bar
- Makinenin merkezi soğutma sistemi aracılığıyla kömür tozunu soğutmaya yarayan ısı eşanjörü
Pnömatik kontrol, temel modül
- Stok tutucular veya sıkıştırma elemanları için pnömatik kontrol sistemi
- Akış ölçümü - Entegre tahliye fonksiyonu
- Tablo 1 ve 2 için her birine 2 prob
- Seçime göre, tablo 1 veya 2 için 2 profil kontrolünün yükleme tarafında eşzamanlı ölçüm - Cihaz tasarımına göre algılanabilir boşluk >/= 0,05 mm
- SW-HMI aracılığıyla kolay teşhis ve ayar
- Belirlenen değerler, cihaz seçimi ile otomatik olarak etkinleştirilir
Takım kırılma algılama, endüktif
Ek kontrol paneli, 19 inç
Takım kodlama: Balluff, takım tutucusunda çip kodlamalı.
Otomasyon için PROFIBUS
| Teslim süresi | hemen |
| Fiyat | istek üzerine |
